Design

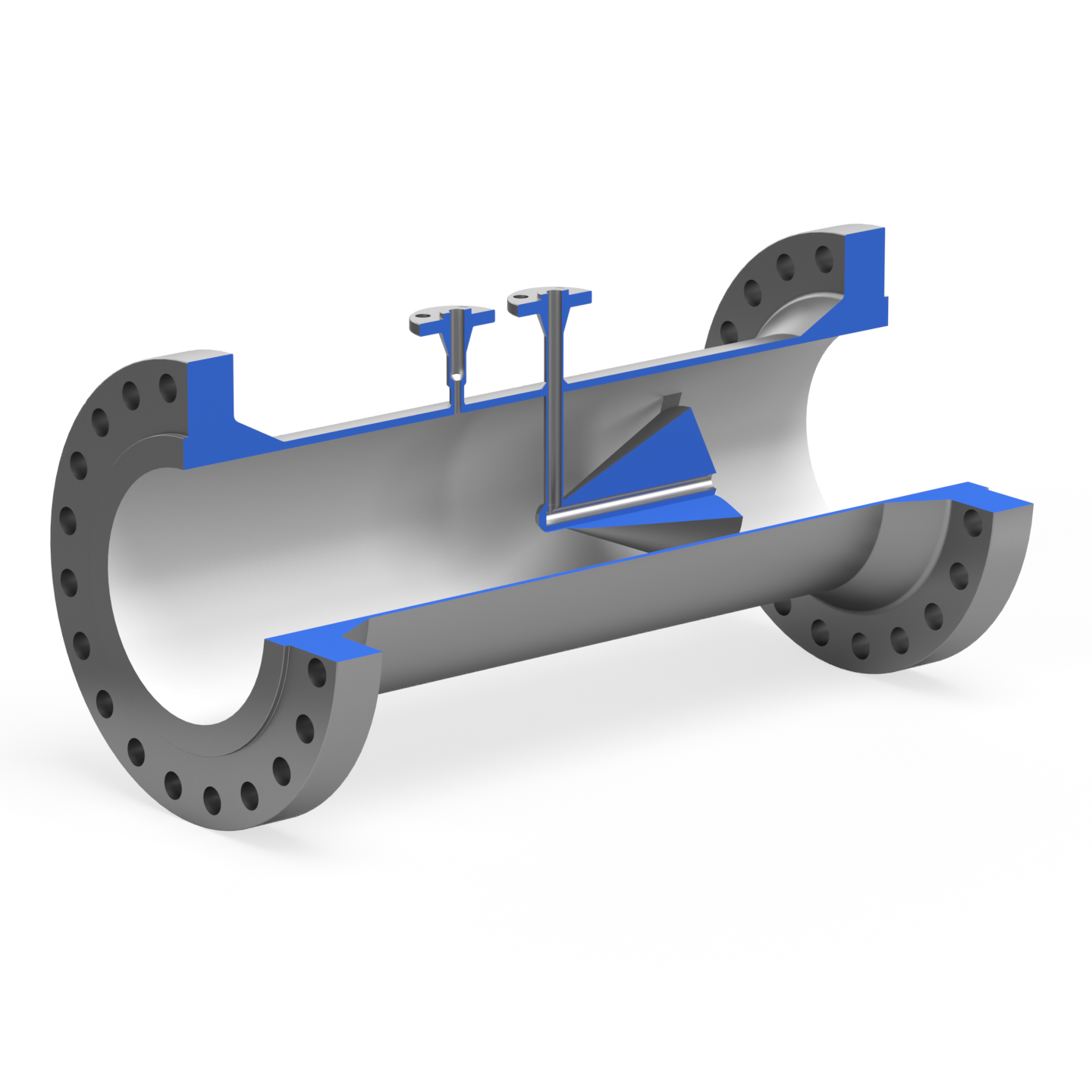

Typ M-CONE CT
Den vanligaste varianten har ett uppströmstryck som tas från en upptagning i väggen på konmätaren, och nedströmstrycket tas från nedströmssidan av konen och leds till en upptagning i väggen.
Venturirör M-kona EMCO konmätare
Beskrivning
EMCO-konmätaren används för flödesmätning av vätskor, ånga och gaser enligt differenstrycksprincipen. Differenstrycket mäts med en differenstrycksgivare mellan en upptagning uppströms i väggen på konmätaren och en upptagning nedströms i konen. Inloppskonen har en god flödeskonditioneringseffekt, särskilt vid låga beta-värden. Större konmätare är utrustade med styrfenor för att förbättra flödeskonditioneringen och ge mekaniskt stöd till konen.
Den avancerade designen gör att konmätaren är kompatibel med ett bredare spektrum av medier och tillämpningar än konventionella differenstrycksmätare. EMCO Controls har specialiserad expertis inom att leverera konmätarlösningar för FPSO-applikationer.
Egenskaper
- Bred användningsområde
- Förkortade längdkrav
- Lämplig för eroderande vätskor
- Självrengörande
- Hög noggrannhet
- Brett mätområde
- Ingen risk för igensättning
| Design- och beräkningsstandarder | ISO 5167-5, EN, PED 2014/68/EU, ANSI/ASME |
|---|---|
| Storlekar | DN 50 – 1000, 2” – 40” |
| Material | Kolstål P250GH, AISI 316, 22Cr Duplex, 25Cr Duplex, 6Mo. Värmebeständiga stål: 16Mo3, 13CrMo4-5, 10CrMo9-10, WB 36, X20CrMoV121, F91, F92, andra material på begäran |
| Tryckklass | PN 10 400, 150 2500 lbs, 6.000 – 15.000 psi |
| Monteringsstil | Svetsslut enligt EN 9692-1, ANSI B16.25. Flänsanslutningar enligt DIN, ISO, ANSI, Norsok eller API. Hub-anslutning för fastspänning mellan hubs (Grayloc eller andra märken) |
| Tryckuttag | ½”, ¾” NPT ext., ½”, ¾” flänsat, andra på begäran |
| Noggrannhet | +/- 5 % icke-kalibrerad, +/- 0,5 % kalibrerad (av flödeskoefficient) |
| Reproducerbarhet | +/- 0,1 % |
| Gränser för Reynolds-tal | Re > 10.000, för lägre Re, kontakta fabrik |
| Avstängningsventiler | Kondenskammare för ångflöde |
| Stöd för tappningsfäste | 2 x D in- och utloppsektioner, andra längder på begäran |
| Tryckförlust | 40 % av uppmätt differenstryck med beta-förhållande 0,7 |
| Installationskrav | Ner till 5 x D uppströms och 2 x D nedströms |
| Tillbehör | Avstängningsventiler |
Varumärke
EMCO Controls
EMCO Controls är specialiserade på lösningar för flödes- och nivåmätning. Deras högkvalitativa instrument används för att säkerställa noggrann övervakning och kontroll i olika processindustrier.
