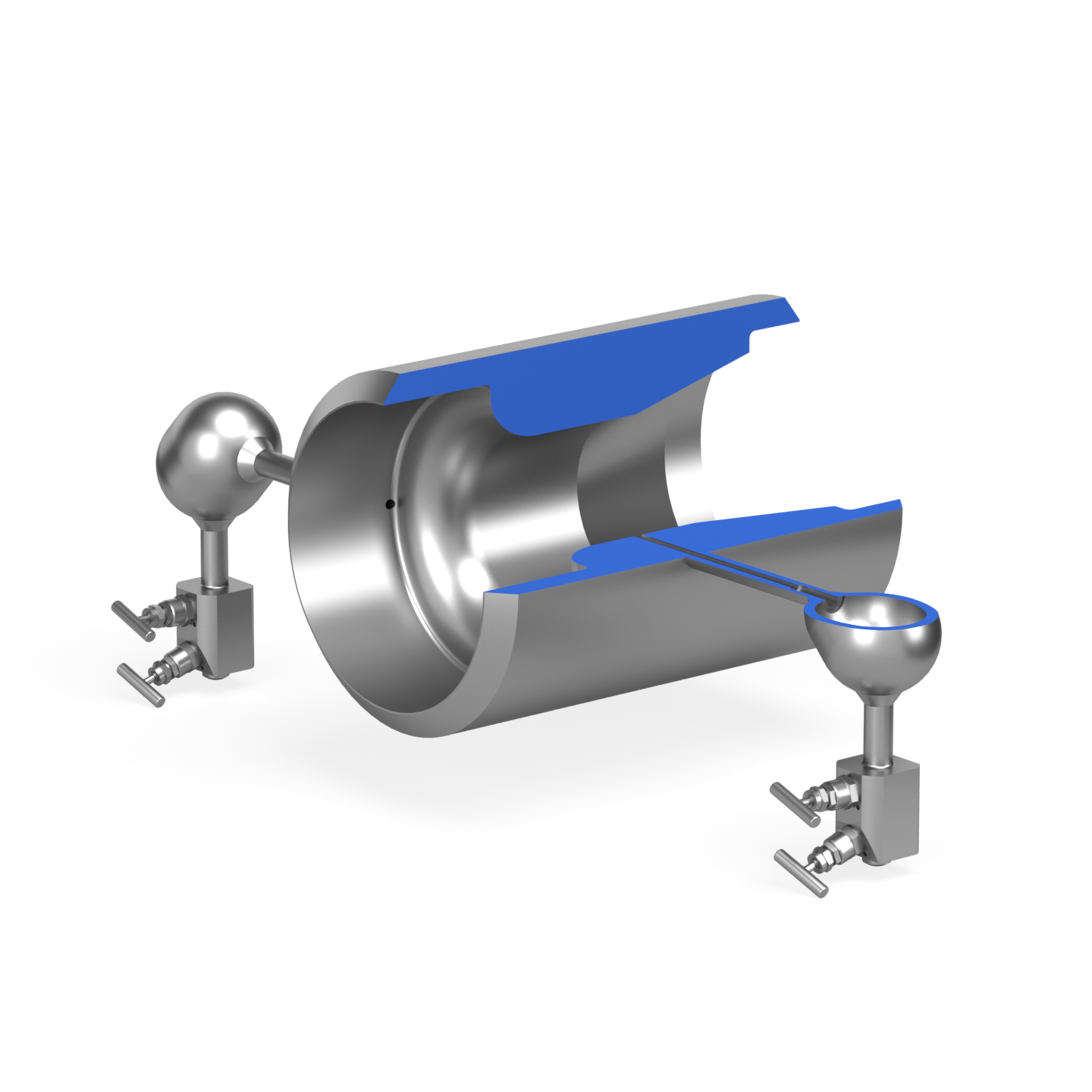

Designen och konstruktionen av ett venturimunstycke bygger på Bernoullis princip och är mycket stabilt vid höga temperaturer och flödeshastigheter. Venturieffekten har fått sitt namn efter den italienske fysikern Giovanni Battista Venturi från 1700-talet, som upptäckte fenomenet. Funktionen baseras på differentialtrycksprincipen och är utformad enligt ISO 5167-3-standarden.

Venturimunstycket finns med svetsändar eller flänsade processanslutningar, beroende på kundens applikationer och krav. Tillverkat av massivt stål är venturimunstycket väl lämpat för högtrycksångpanna-applikationer och installeras ofta i huvudångledningen mellan pannan och ångturbinen. Det ger noggrann flödesmätning och orsakar mindre permanent tryckförlust jämfört med ISA1932-flödesmunstycket.

Egenskaper:

Används för flödesmätning av ånga, vätska, luft, vatten, ånga och gas
Mycket noggrant vid mätning av flödeshastighet
Lägsta tryckförlusten i familjen av primära flödeselement

Produktspecifikation

Produktspecifikation Venturirör M-kona Typ VES

Design- och beräkningsstandarder	ISO 5167-3
Storlekar	DN 65 – DN 500
Material	Kolstål P250GH, AISI 316, 22Cr Duplex, 25Cr Duplex, 6Mo. Värmebeständiga stål: 16Mo3, 13CrMo4-5, 10CrMo9-10, WB 36, X20CrMoV121, F91, F92, andra material på begäran
Tryckklassificering	PN 10 – 640, 150 – 2500 lbs
Monteringsstil	Svetsändar enligt EN 9692-1 eller ANSI B16.25, flänsanslutning enligt DIN, ANSI B 16.5, EN 1092, ISO 7005, NORSOK L-005, eller hubbanslutning enligt specifika tillverkarstandarder
β (d/D)	d > 50 mm (ISO 5167-3) eller enligt processdata
Borrning (d)	Föredraget intervall 0,316 < β < 0,775
Tryckanslutningar	½” NPT extern, ½” BSP extern, ½” stumsvetsändar, ½” eller ¾” flänsade, andra på begäran
Tappningar	Enkel tryckavtappning eller 2×4 tappningar, var och en arrangerad med en extern ring för att utjämna trycket
Tappningslängder	150 mm, andra på begäran
Noggrannhet	ca 1,4 – 1,5 % (enligt ISO 5167)
Tryckfall	Ca 15 % av det uppmätta differenstrycket
Gränser för Reynolds-tal	15 % av det uppmätta differenstrycket
Avstängningsventiler	Kondenskammare för ångflöde
Stöd för tappningsfäste	2 x D in- och utloppsektioner, andra längder på begäran

Varumärke

EMCO Controls

EMCO Controls är specialiserade på lösningar för flödes- och nivåmätning. Deras högkvalitativa instrument används för att säkerställa noggrann övervakning och kontroll i olika processindustrier.
