ADMAG AXW är en del av Yokogawas Total Insight (TI) serie av magnetiska flödesmätare, designade för att ge omfattande stöd genom hela produktlivscykeln. Dessa flödesmätare är utvecklade med hjälp av företagets unika dubbelfrekvens-excitationsmetod, vilket säkerställer hög noggrannhet och stabilitet i flödesmätningen.
Med SIL2-certifiering enligt IEC 61508 kan ADMAG AXW användas i säkerhetskritiska system upp till SIL2 (enkonfigurationssystem) och SIL3 (redundanta system). Detta gör den idealisk för allmänna industriella processlinjer samt vattenförsörjnings- och avloppsapplikationer.
Egenskaper och fördelar:
- Total Insight-koncept: Ger fullständigt stöd genom produktens livscykel för förbättrad effektivitet.
- Hög noggrannhet: Uppnår en noggrannhet på ±0,35 % av avläst värde.
- Avancerad diagnostik: Inkluderar inbyggda funktioner för självdiagnostik och verifiering.
- Användarvänlig design: Flerspråkigt gränssnitt och intuitiva menyer för enkel användning.
- Robust konstruktion: Lämplig för krävande miljöer med explosionsskydd och nedsänkbarhet.
- Flexibel kommunikation: Stöd för HART 7, BRAIN, Modbus, FOUNDATION Fieldbus, PROFIBUS PA och EtherNet/IP.
Applikationer:
- Allmän industri: Vattenförsörjningslinjer och processer med vattenbaserade vätskor.
- Vatten och avlopp: Behandlingsprocesser och dräneringslinjer för rent vatten och avloppsvatten.
- Kemisk industri: Hantering av korrosiva och slitande vätskor.
- Gruvdrift och mineralbearbetning: Mätning av slurry och andra utmanande medier.
- Kraftproduktion: Övervakning av kylvatten och processvatten.
| Attribut | AXG1A Högkvalitativ Transmitter (Fjärrtyp) |
AXW4A Transmitter (Fjärrtyp) |

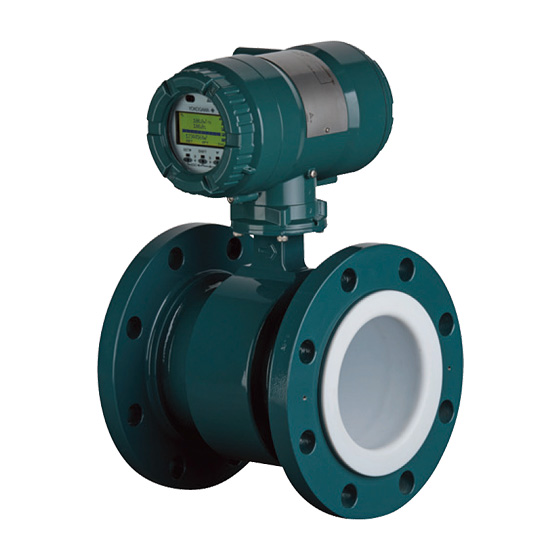

AXW Integrerad Typ |
|---|---|---|---|

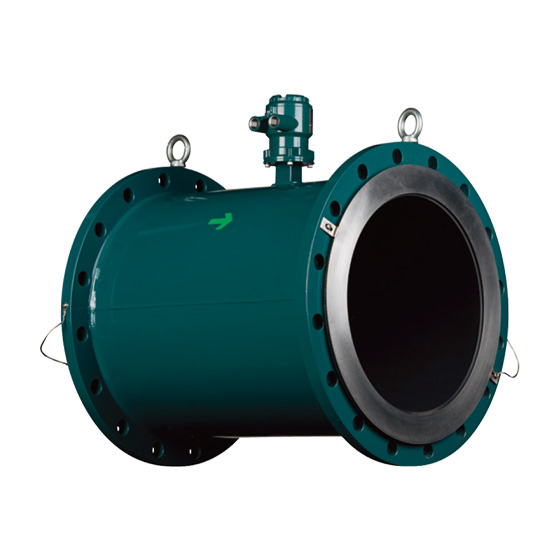

| Transmittertyp | Fjärr | Fjärr | Integrerad |
| Storleksintervall | AXW: 25–1800 mm | AXW: 25–1000 mm | 25–1000 mm |
| Användning | Allmänt bruk, Explosionssäker, Nedsänkbar | Allmänt bruk, Explosionssäker, Nedsänkbar | Allmänt bruk, Explosionssäker |
| Explosion skydd |
IECEx, ATEX, Korea, INMETRO, EAC (Transmitter endast i säker zon) |
IECEx, ATEX, Korea, INMETRO, EAC | Samma som AXW4A |
| Liner-material | PTFE, Polyuretan, Naturlig mjuk/hård gummi | Samma som AXG1A | Samma som AXG1A |
| Noggrannhet (avläst värde) |
±0,35 % | ±0,35 % | ±0,35 % |
| Kommunikations- protokoll |
HART 7, BRAIN | HART 7, BRAIN, Modbus, FOUNDATION Fieldbus, PROFIBUS PA, EtherNet/IP |
Samma som AXW4A |
| Signalkabellängd | Upp till 200 m | Upp till 100 m | Ingen (integrerad) |
| Huvudfunktioner | • Enkel installationsguide • Trendgrafvisning • Dataregistrering (microSD) • Parameterbackup/restaurering • Nollpunktsjustering • Displaytest • In-/utgångstest |
Samma som AXG1A | Samma som AXG1A |
| Diagnostiska funktioner |
• Elektrodavlagringsdetektering • Sensor tomrumsdetektering • Kabelfelsdetektering • Flödesbrusdiagnostik • Låg konduktivitetsdiagnostik • Elektrodisolationsförsämring • Inbyggd verifikation • Standard/Avancerad verifikation (med FSA130) |
• Elektrodavlagringsdetektering • Sensor tomrumsdetektering • Kabelfelsdetektering • Inbyggd verifikation • Standard/Avancerad verifikation (med FSA130) |
Samma som AXW4A |
| Säkerhetsintegritetsnivå (SIL) |
– | SIL2-certifierad | SIL2-certifierad |
| Övriga egenskaper | • Förbättrad LCD-display • Flerspråkigt gränssnitt (9 språk) • Temperaturingång för densitets- och kaloriberäkning |
• Samma som AXG1A • Explosionsskyddad design |
• Samma som AXW4A |
Tillbehör och verktyg:
- FSA130 ADMAG TI Verification Tool: Programvara för diagnostik och verifikation av flödesmätarens hälsa, kompatibel med FieldMate.
- AM012 Kalibrator för magnetiska flödesmätare: Standard signalgenerator för kalibrering och funktionskontroll utan behov av sensor.
- CA150 Handy Calibrator: Portabel kalibrator för att generera och mäta signaler vid underhåll och konfigurering.
- MY600 Digital Isolation Tester: Instrument för att kontrollera isolationsstatus i elektriska kretsar och excitation coils.
