Design

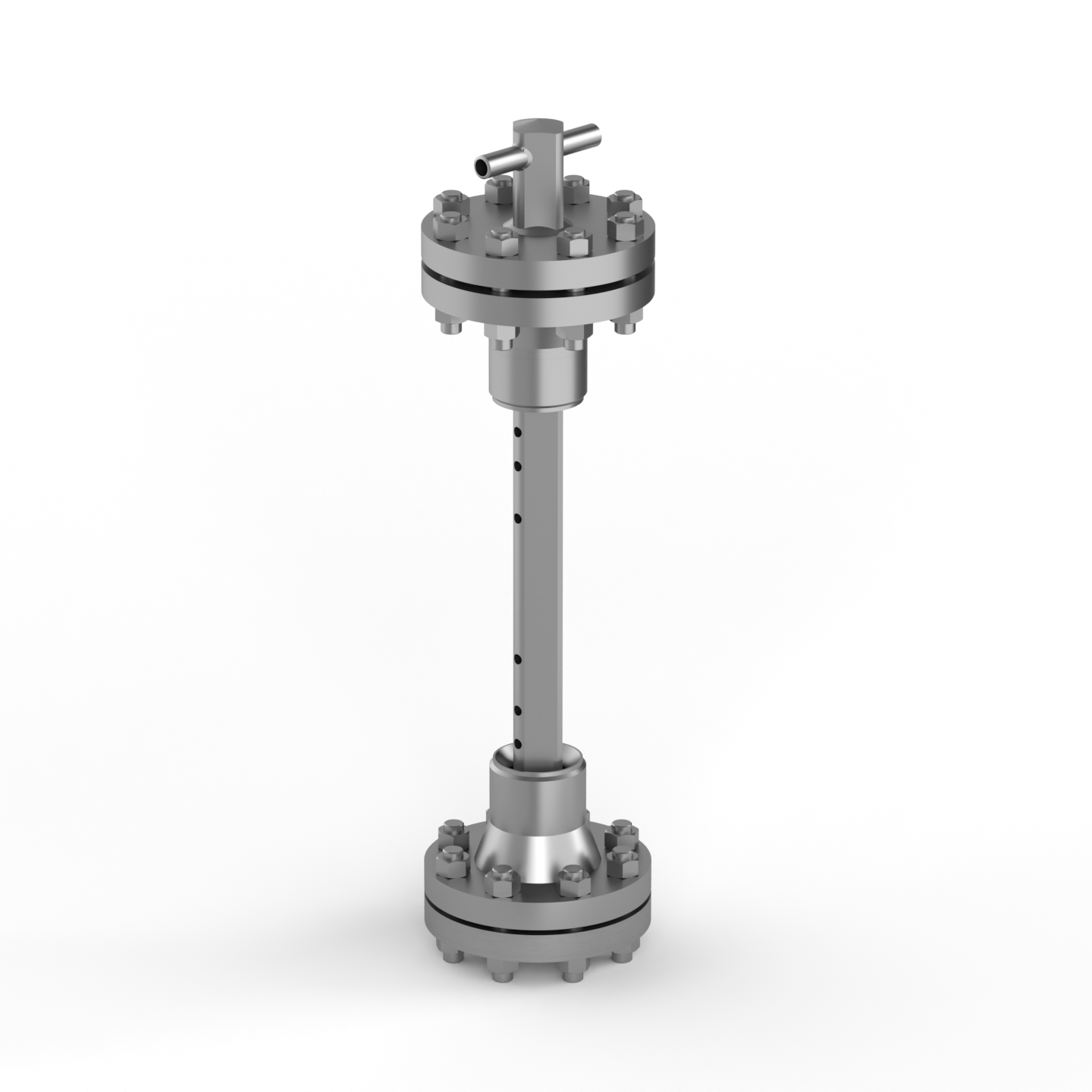

PITOBAR Averaging Pitot Tube är konstruerad med en diamantformad balk och flera portar som är placerade centralt i koncentriska ringar med lika stora ytor, riktade mot uppströmssidan. Detta är utformat för att ge den bästa genomsnittliga mätningen av det dynamiska trycket, vilket leder till en mer noggrann flödesavläsning. Pitotröret skapar en differenstryckssignal som är proportionell mot flödeshastigheten: Differenstryck = (Pstatisk + Pdynamisk) – Pstatisk.
Installation
För optimal installation bör pitotröret placeras i ett rakt cylindriskt rör med jämn tvärsnittsarea och utan hinder. Det inre rördiametern får inte avvika med mer än 0,3 % för att säkerställa exakta differenstrycksberäkningar. För att garantera noggranna mätningar rekommenderas att använda fullflödesventiler uppströms det primära elementet. Den inre rörväggens grovhet bör uppfylla specifika gränser beroende på materialet som används. Vid ångflöde rekommenderas horisontell montering med en lutning på 5 grader för att underlätta kondensatflöde. Rensanslutningar finns tillgängliga för vätskor med föroreningar, och regelbundet underhåll rekommenderas för att bibehålla noggrannheten. För korrekt instrumentanslutning bör differenstrycksgivaren placeras under pitotröret vid vätske- och ångflöde, och ovanför det vid gasflöde, med impulslinjer som lutar för att möjliggöra luftutsläpp.
