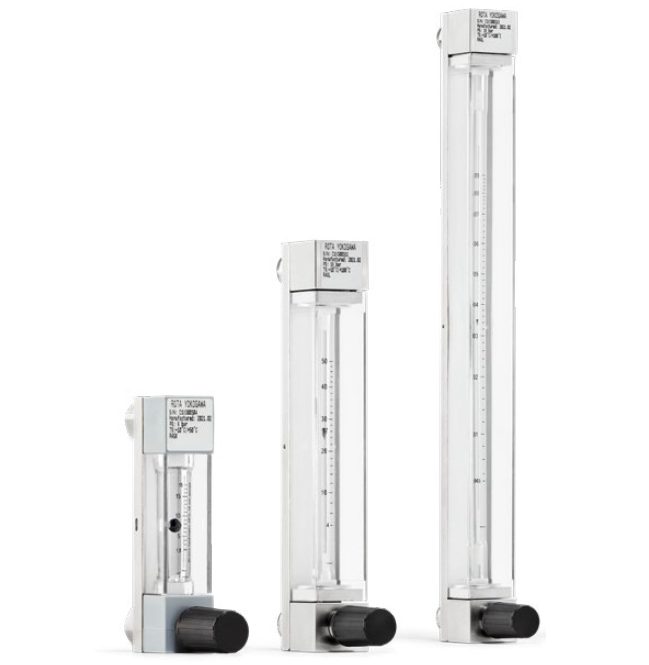

Rotametrarna RAGK och RAGL är specifikt utformade för mätning av låga flöden av vätskor och gaser. Deras huvudsakliga användningsområden är i spolsystem, analysatorer och gasprovtagning, laboratorier samt maskinutrustning.
Integrerade nålventiler finns som ett tillval och används för finjustering av flödet. Den speciella designen av RAGL gör det möjligt att byta ut glastuben utan att behöva ta bort hela enheten från installationen.
Dessa enkla och prisvärda rotametrar har ett mycket brett användningsområde, en stor variation av koner och flottörer samt en beprövad design med decennier av användning. Rotametrarna RAGK och RAGL kompletterar Yokogawas sortiment av metall- och glasrotametrar, lämpliga för SIL-applikationer och applikationer som följer Maskindirektivet.
För detaljerade specifikationer, se specifikationsbladet under fliken ”Nedladdningar”.
| För rörstorlekar | 1/4 tum till 3/8 tum |
|---|---|
| Processanslutningar | Gängad, Swagelok, skärring, munstycke |
| Mätområde | Vatten vid 20 °C: 2 ml/h – 600 l/h |
| Material i vätskeberörda delar | Borosilikatglas, 1.4571 (AISI 316Ti) eller Polypropylen |
| Packningar | NBR, FKM, PTFE |
| Processtemperatur | -25 °C till +130 °C |
| Processtryck | 16 bar |
| Omgivningstemperatur | -25 °C till 80 °C |
| Mätnoggrannhet enligt VDI/VDE 3513 blad 2 (qG=50 %) | 1,6 % / 2,5 % / 4 % |
| Godkännanden för farliga områden | ATEX, IECEx och NEPSI |
| Lämplig för applikationer enligt IEC 61508 och Maskindirektivet ISO 13849-1 | Ja |
| Ytterligare funktioner | Gränsbrytare för låg-/höglarm |
