Strypelement Series ISB/1

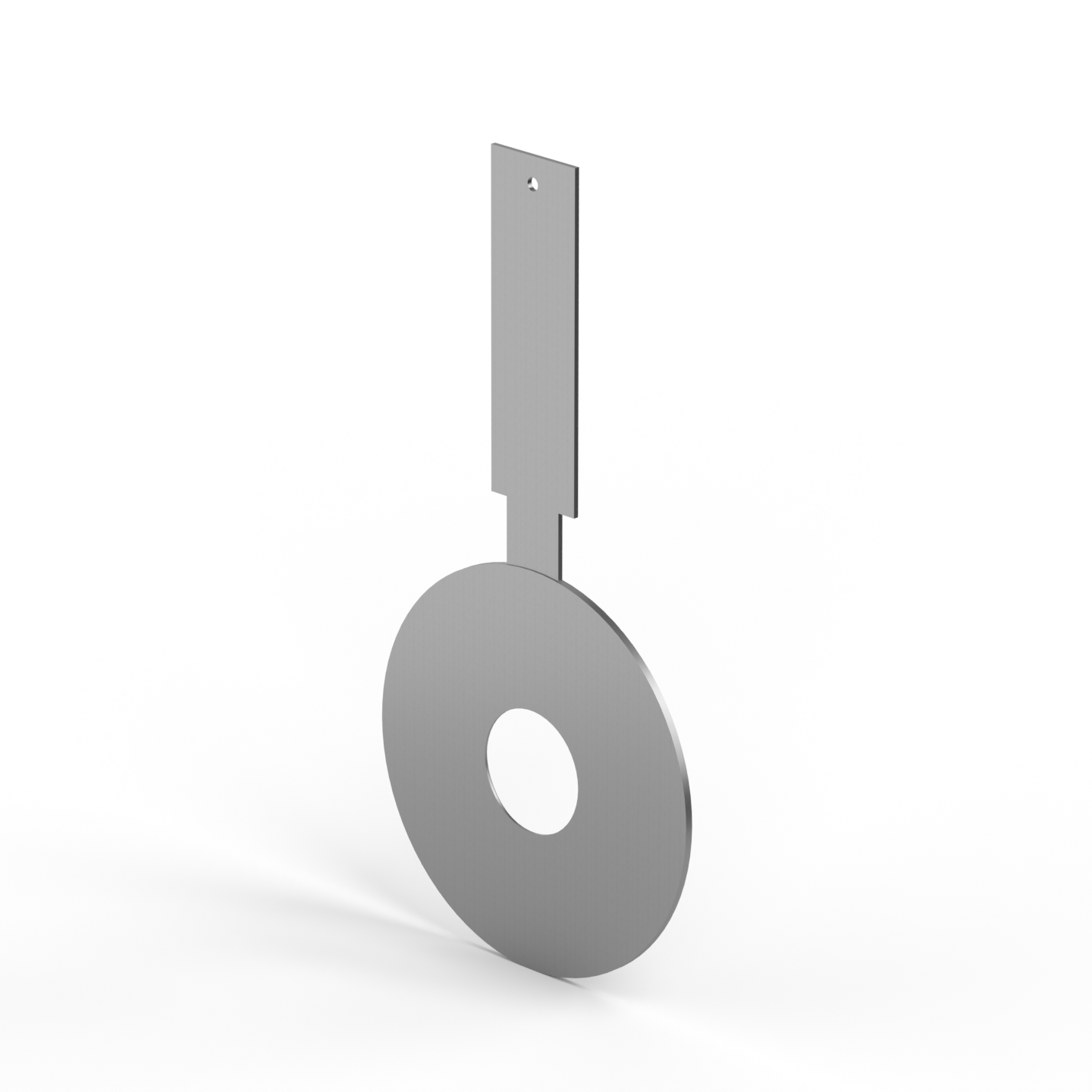

EMCO-stryplådan används som ett primärt element vid flödesmätning av vätskor, gaser och ånga enligt differenstrycksprincipen. Enligt denna arbetsprincip skapar stryplådan en flödesrestriktion i rörledningen som möjliggör mätning av det resulterande tryckfallet och flödeshastigheten. Våra stryplådor har testats och beprövats i över 50 år och uppfyller de högsta bransch- och efterlevnadsstandarderna. Orifice Plate Series ISB/1 är en enkanalig platta för montering mellan flänsar med upphöjd kant.
- Förutsägbart tryckfall
- Enkel konstruktion
- Beprövad design
- Kostnadseffektiv
| Design- och beräkningsstandarder | ISO 5167-2, ASME MFC-3M, ISA RP 3.2, Shell Flow Meter Engineering Handbook, L. K. Spink, AGA no. 3 |
|---|---|
| Storlek | 2" – 24" enligt ANSI B 16.36, 50 mm < D < 1000 mm enligt ISO 5167-2 och 50 mm < D < 900 mm enligt ASME MFC-3M. |
| Tryckklass | 300 – 600 lbs RF |
| Plåttjocklek | 3 – 16 mm beroende på plattans storlek |
| Borrning (d) | d > 12,5 mm |
| β (d/D) | 0,2 < β < 0,75 för högsta noggrannhet |
| Avluftnings- eller avtappningshål | Vid förfrågan |
| Material | AISI 316, Duplex, Monel, 6Mo, Titan, andra material vid förfrågan |
| Monteringsstil | Mellan flänsar med upphöjd kant enligt ANSI B16.36 eller DIN 19214, andra standarder vid förfrågan |
| Stryplådans former | Fyrkantig kant och koncentrisk som standard. Se ovanstående illustrationer för alternativa former. |
| Handtag | Med namnskylt i AISI 316 med följande inskription: TAG nr., serienr., tryckklass, innerdiameter på rör, borrning, material. |
| Noggrannhet | +/- 0,6 % för β < 0,6 och lika med β för värden över 0,6 |
| Tryckfall | Beroende på β, för β lika med 0,6: ca. 60 % av det uppmätta differenstrycket |
| Begränsningar för Reynolds-tal | Re > 1260 x β² D enligt ISO 5167 |
