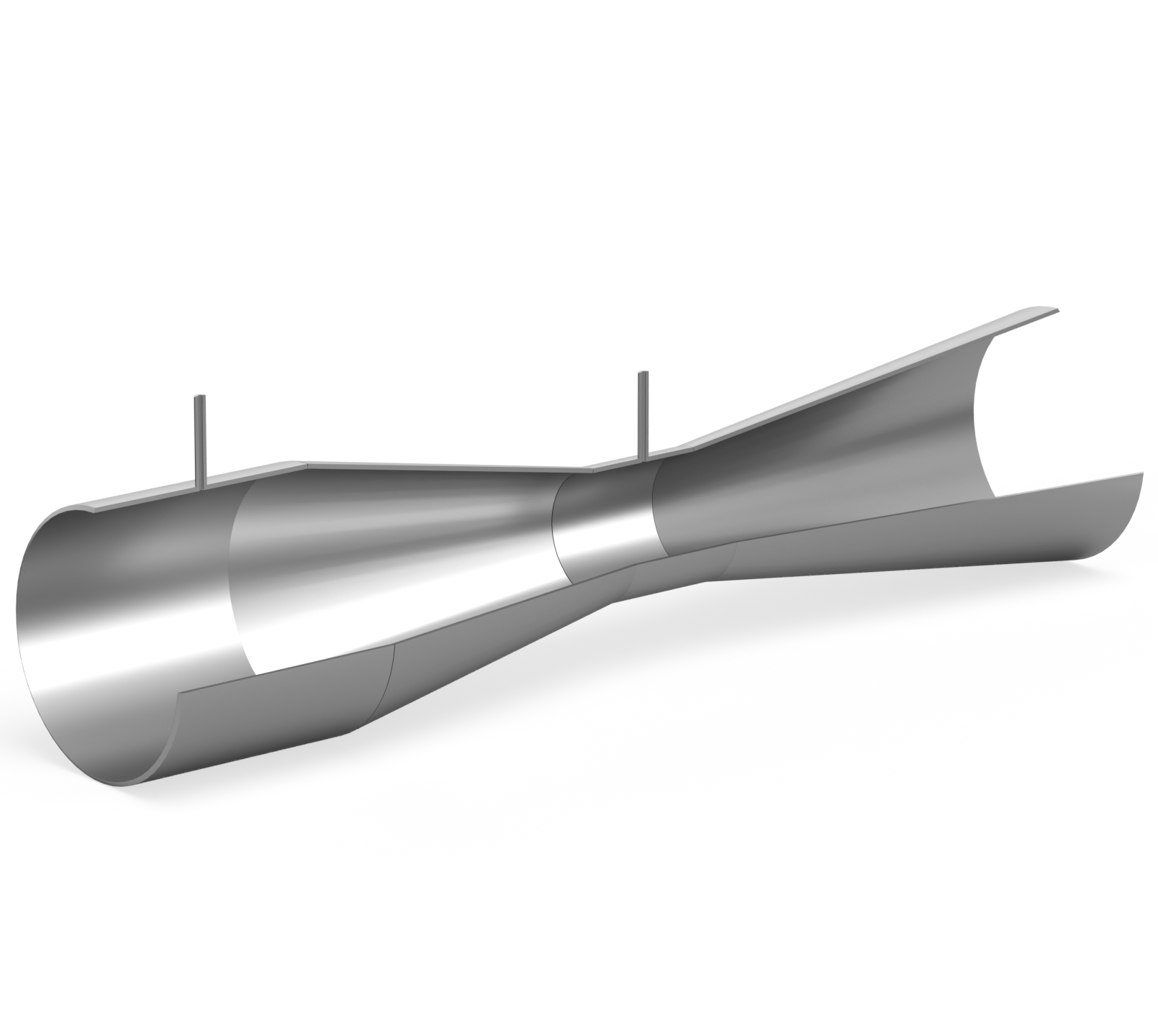

Venturirör M-kona EMCO Klassiskt Svetsad Plåt
Beskrivning
Baserat på ISO 5167-4-standarden erbjuder Venturiröret hållbar flödesmätning med minimalt tryckfall.
| Design- och beräkningsstandarder | ISO 5167-4, ASME MFC-3M |
|---|---|
| Storlekar | DN 200 – DN 1200 |
| Material | Kolstål, AISI 316, andra material på begäran |
| Tryckklassificering | PN 10 – 100, 150 – 600 lbs, ISO PN 20 – 100 |
| Monteringsstil | Svetsändar enligt DN 2559 eller ANSI B16.25. Flänsar enligt DIN eller ANSI B16.5-standarder eller klämanslutning. |
| β (d/D) | 0,3 < β < 0,75 |
| Tryckanslutningar | Svetsändar Ø 21,3 mm, 26,9 mm, gängad anslutning 3/8", 1/2" BSP, 1/2" NPT |
| Tappningar | Enkel tryckavtappning eller 2×4 tappningar, var och en arrangerad med en extern ring för att utjämna trycket |
| Utloppskon | 7-15° |
| Noggrannhet | 1,5 % (enligt ISO 5167-4) |
| Tryckfall | Beroende på utloppskon, mellan 10-15% av det uppmätta differenstrycket |
| Gränser för Reynolds-tal | 210^5 < ReD < 210^6 enligt ASME |
| Avstängningsventiler | Kondenskammare för ångflöde |
Varumärke
EMCO Controls
EMCO Controls är specialiserade på lösningar för flödes- och nivåmätning. Deras högkvalitativa instrument används för att säkerställa noggrann övervakning och kontroll i olika processindustrier.
