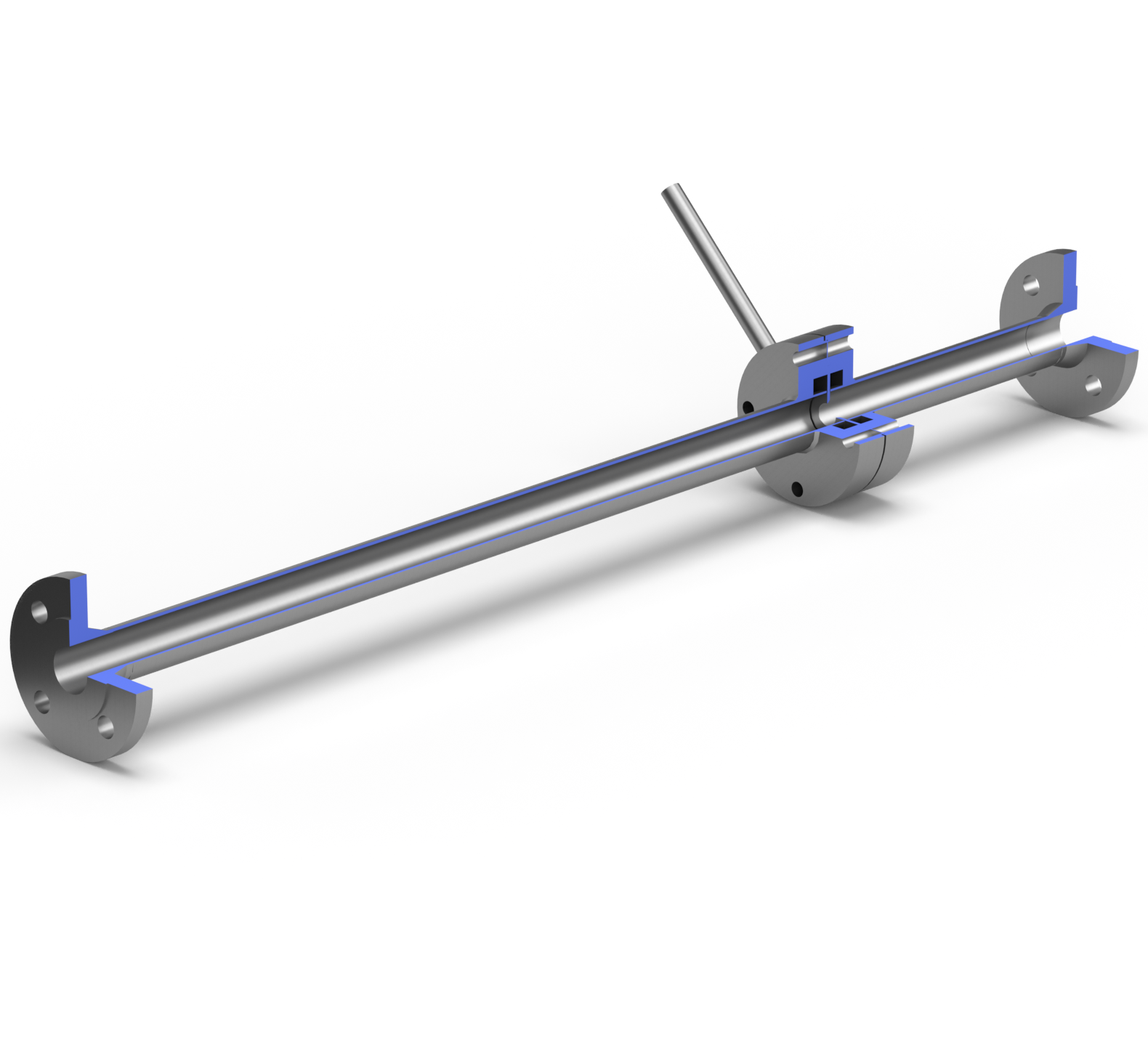

Installation

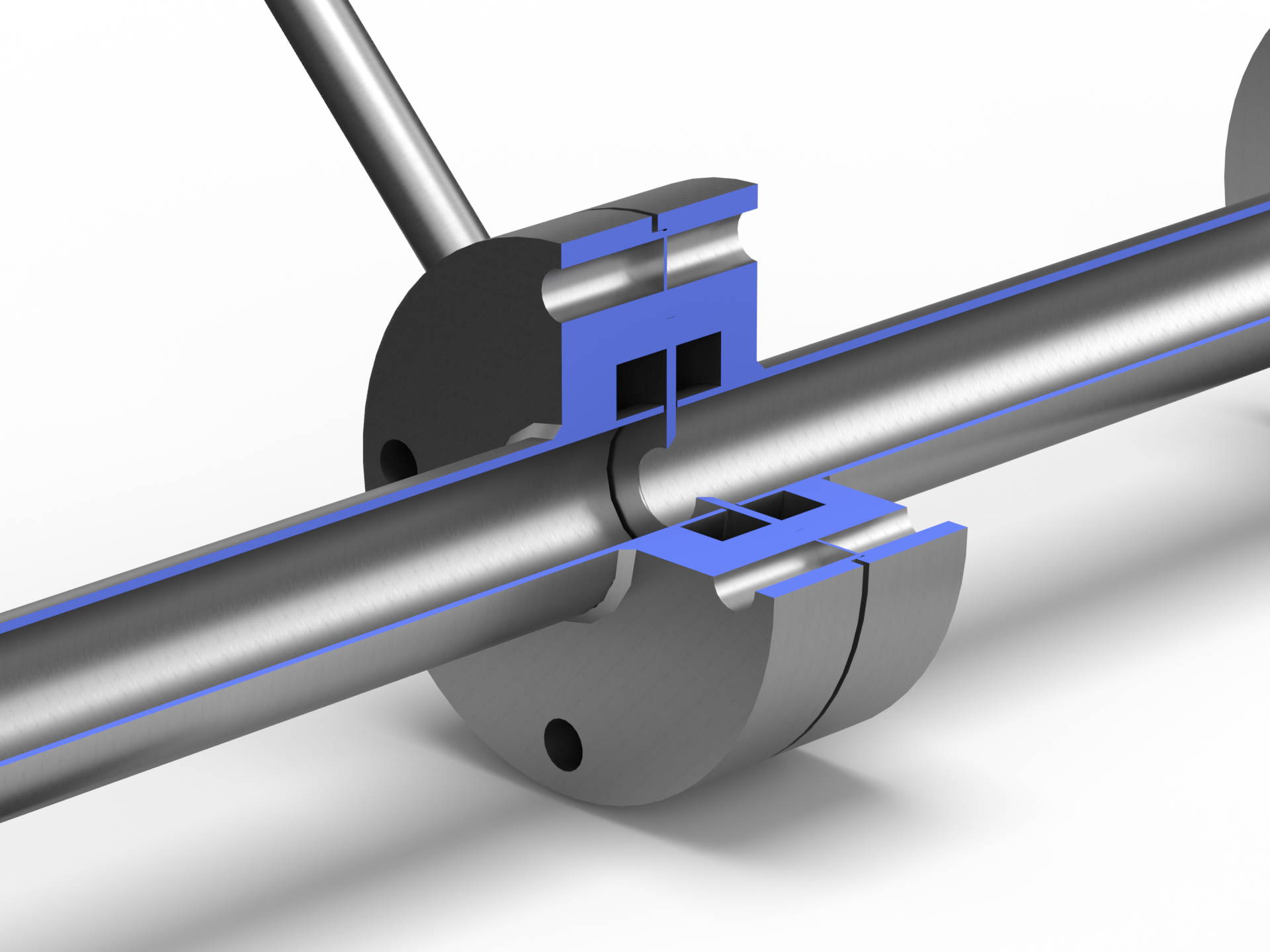

Innan installationen måste spårringen hållas ren och skyddas mot korrosion och fysiska skador. Det är också viktigt att vara noggrann med spårringens skarpa kant. När det är säkerställt att ringen är ren, installera den försiktigt så att spårringens hål centreras med rörledningens mitt. Tryckuttagens placering varierar beroende på om ringen används för vätska, gas eller ånga. Den levereras inte med några säkerhetsanordningar och får inte användas vid högre tryck än vad som anges på namnskylten. Rörsystemet måste därför vara utrustat med en säkerhetsanordning. Denna typ av primärelement kräver dock ingen särskild underhåll.

Storlek

Produktspecifikation

Produktspecifikation Strypelement Serie MES

Installationsguide

Installationsguide MSRF & MSRS

Design- och beräkningsstandarder	ISO 5167, ISO/TR 15377, BS 1042, ASME Fluid Meters, DIN 19205, Shell Flow Meter Engineering Handbook
Storlek	DN 10 – DN 50, 3/8” – 2"
Plåttjocklek	3 mm
Noggrannhet	+/- 0,8 – 1 %
Begränsningar för Reynolds-tal	Re > 1260 x β² D enligt ISO 5167 2000 < Re < 10⁸ enligt ASME MFC-3M
Tryckuttag	3/8", 1/2" BSP, Ø 12 mm, 1/2" NPT inv.
Längd på tryckuttag	150 mm, andra längder på begäran
Placering av tryckuttag	Minst 45 grader isär, specificeras vid beställning
Uttagsplacering	För ångflöde: 180°. Minst 45° isär för vätska och gas. Ska anges vid beställning
Anslutning	Svetsändar eller flänsar med platt eller upphöjd yta eller spår enligt DIN 2526, 2513 eller 2512, eller RF och RTJ enligt ANSI B 16.5
Stryplådans former	Fyrkantig kant koncentrisk som standard. Se ovanstående illustrationer för andra former
Märkning	Spårringen är märkt med "+" och "-" samt flödesriktning.
Tryckfall	Beroende på β, för β lika med 0,6: ca. 60 % av det uppmätta differenstrycket
Tillbehör	Avstängningsventiler och kondenskammare för ångflödesmätning. Flänsmontering komplett med bultar, muttrar och packningar.
β (d/D)	0,3 < β < 0,75
Ventilations- eller dräneringshål	På begäran
Spårringformer	Skärkant koncentrisk, andra former på begäran. Spårringarna är fasade på nedströms sida
Tryckförlust	Beroende på β, för β lika med 0,6: ca 60 % av det uppmätta differenstrycket
Tryckklassificering	PN 10 – 400, 150 – 2500 lbs
Gängade uttag	På begäran
