Design

PITOBAR Averaging Pitot Tube är konstruerad med en diamantformad balk med flera portar placerade centralt inom koncentriska ringar med lika stora ytor som pekar mot uppströms flöde. Detta görs för att få den bästa genomsnittsmätningen av det dynamiska trycket, vilket resulterar i en mer noggrann flödesavläsning. Pitotröret skapar en differenstryckssignal som är proportionell mot flödeshastigheten: Differenstryck = (Pstatisk + Pdynamisk) – Pstatisk.

Installation

För optimal installation bör pitotröret placeras i ett rakt cylindriskt rör med en konsekvent tvärsnittsarea och fritt från hinder. Det inre rördiametern får inte avvika med mer än 0,3 % för att säkerställa korrekta differenstrycksberäkningar. För att garantera noggranna mätningar rekommenderas användning av fullflödesventiler uppströms det primära elementet. Den inre rörväggens grovhet bör uppfylla specifika gränser beroende på vilket material som används. Vid ångflöde rekommenderas horisontell montering med en lutning på 5 grader för att underlätta kondensatflöde. Rensanslutningar finns tillgängliga för vätskor med föroreningar, och regelbundet underhåll rekommenderas för att upprätthålla noggrannheten. För korrekt instrumentanslutning bör differenstryckstransmittern placeras under pitotröret vid vätske- och ångflöde och ovanför det vid gasflöde, med impulslinjer som lutar för att låta luft släppas ut.

Krav på raka rörlängder

Vissa installationskrav för raka rörledningar måste uppfyllas för att uppnå den mest noggranna flödesmätningen. Se tabellen nedan.

Maximalt tillåtet differenstryck

Utan bottenstöd, med hänvisning till mekanisk böjning. Trycket mäts i bar. Se tabellen nedan.

Produktspecifikation

Produktspecifikation för pitorör direkt montering av sändare

Installationsguide

Installationsguide för pitorör direktmontering av sändare

Design- och beräkningsstandarder	VDE/VDI 2640, ASME, DIN, EN 13480

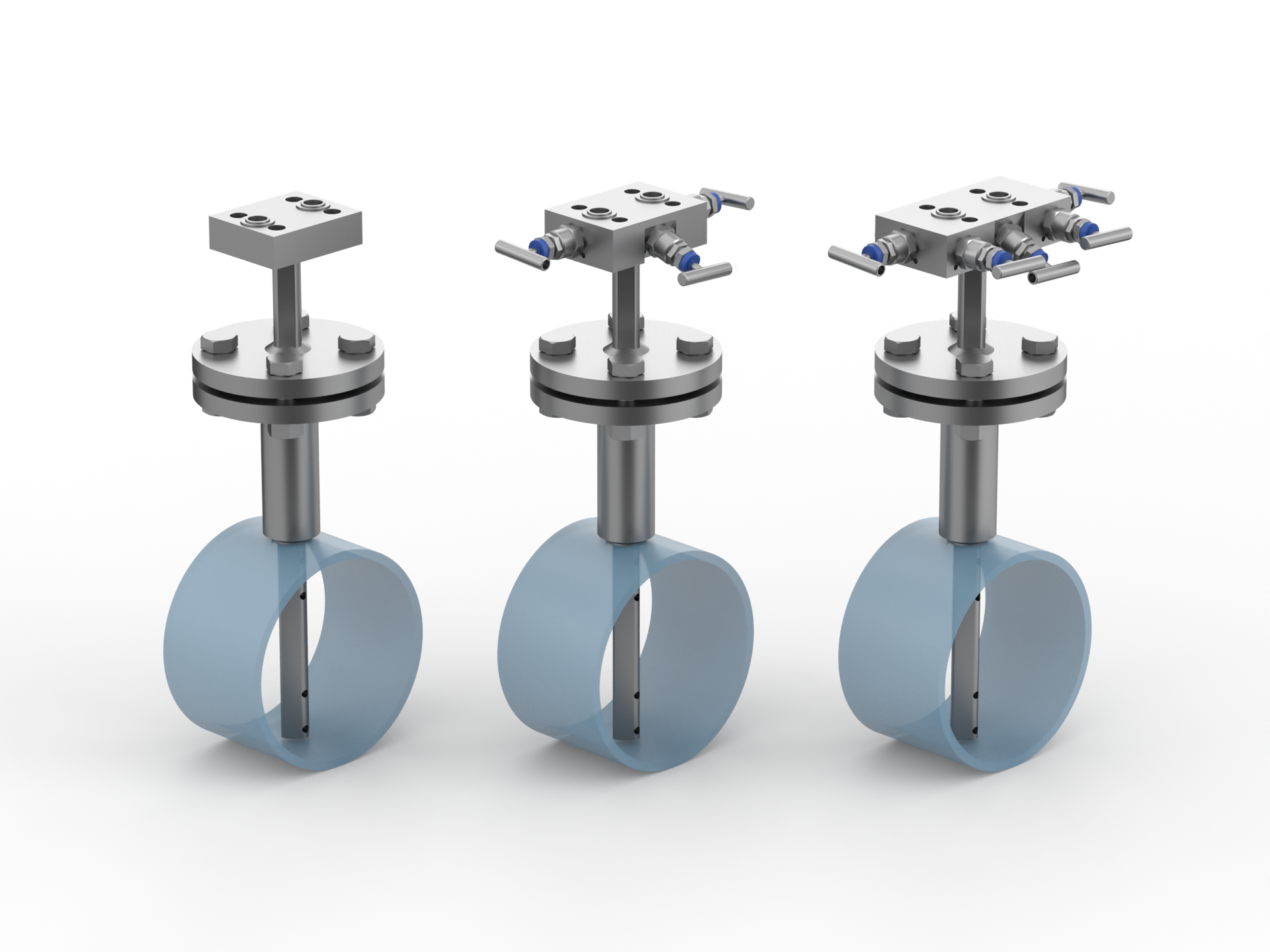

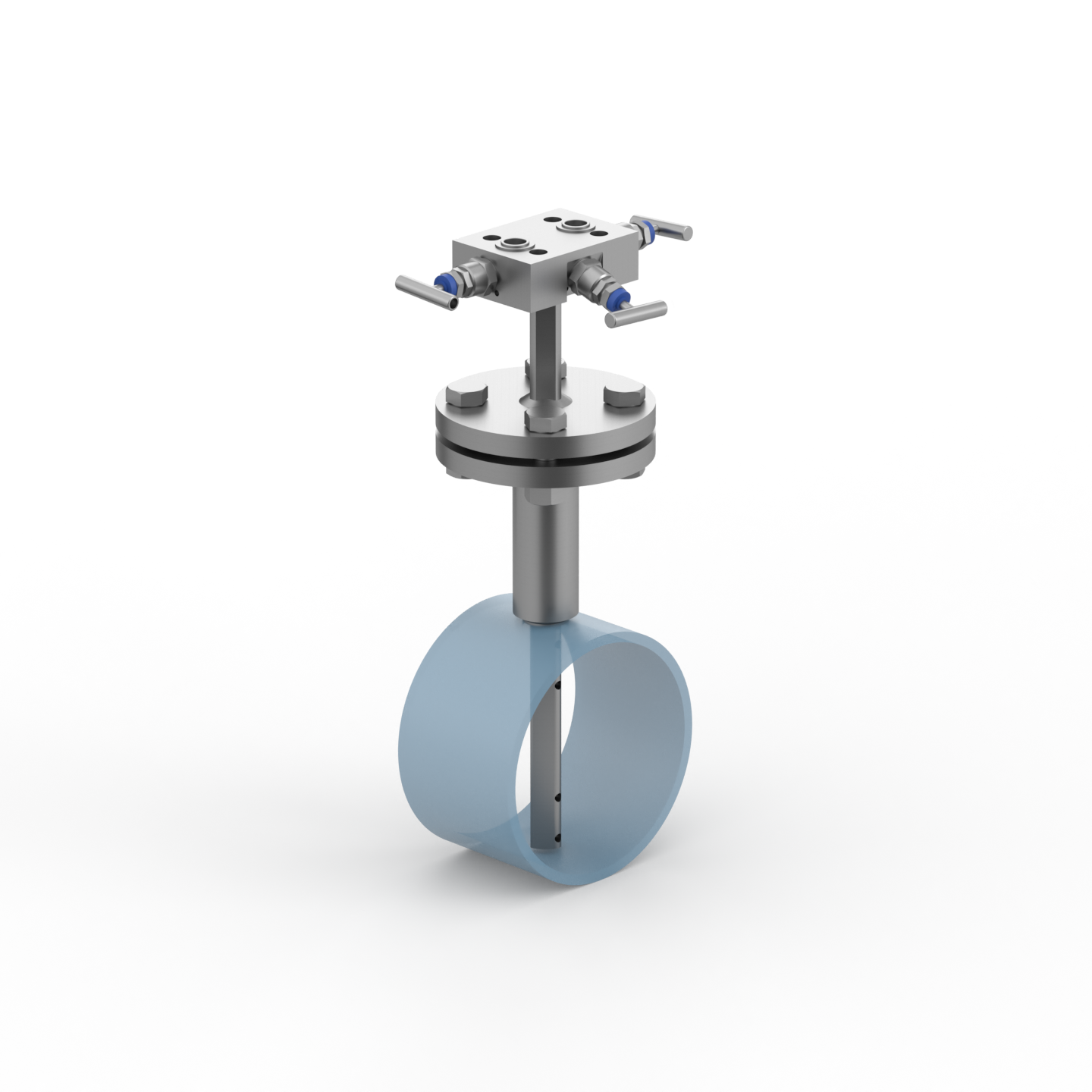

Typer	DK203 & DK253 med monteringsfläns. DK204 & DK254 med 3-ventilsmanifold. DK205 & DK255 med 5-ventilsmanifold.
Rörstorlekar	DK20X: DN80 – DN1000, 3" – 40" DK25X: DN80 – DN2000, 3" – 80"
Probstorlekar	DK20X: 20 x 20 mm DK25X: 25 x 25 mm
Tryckklassificering	PN 16 – 400, 150 – 2500 lbs, ISO PN 20, 50
Temperaturområde	-100°C – +350 °C
Material PITOBAR	Rostfritt stål AISI 316, andra rostfria material på begäran
Material monteringsdel	Kolstål, rostfritt stål AISI 316, andra material på begäran
Processanslutning	Fläns enligt tryckklassificering
Flänsstandarder	DIN, ANSI
Bottenstöd	För större rördimensioner och höga hastigheter
Montering	Svetsning på röret
Instrumentanslutning	IEC 61518
Monteringshals	Standardlängder: 130, 180, 250 mm, andra längder tillgängliga
Noggrannhet	± 1 % noggrannhet av aktuellt flöde
Reproducerbarhet	± 0,1 %
Reynolds-tal	Minimum 100.000 vid fullt flöde
Mätområde	10:1
Maximal flödeshastighet	Vätskor: 5 m/s, Gaser: 80 m/s
