Design

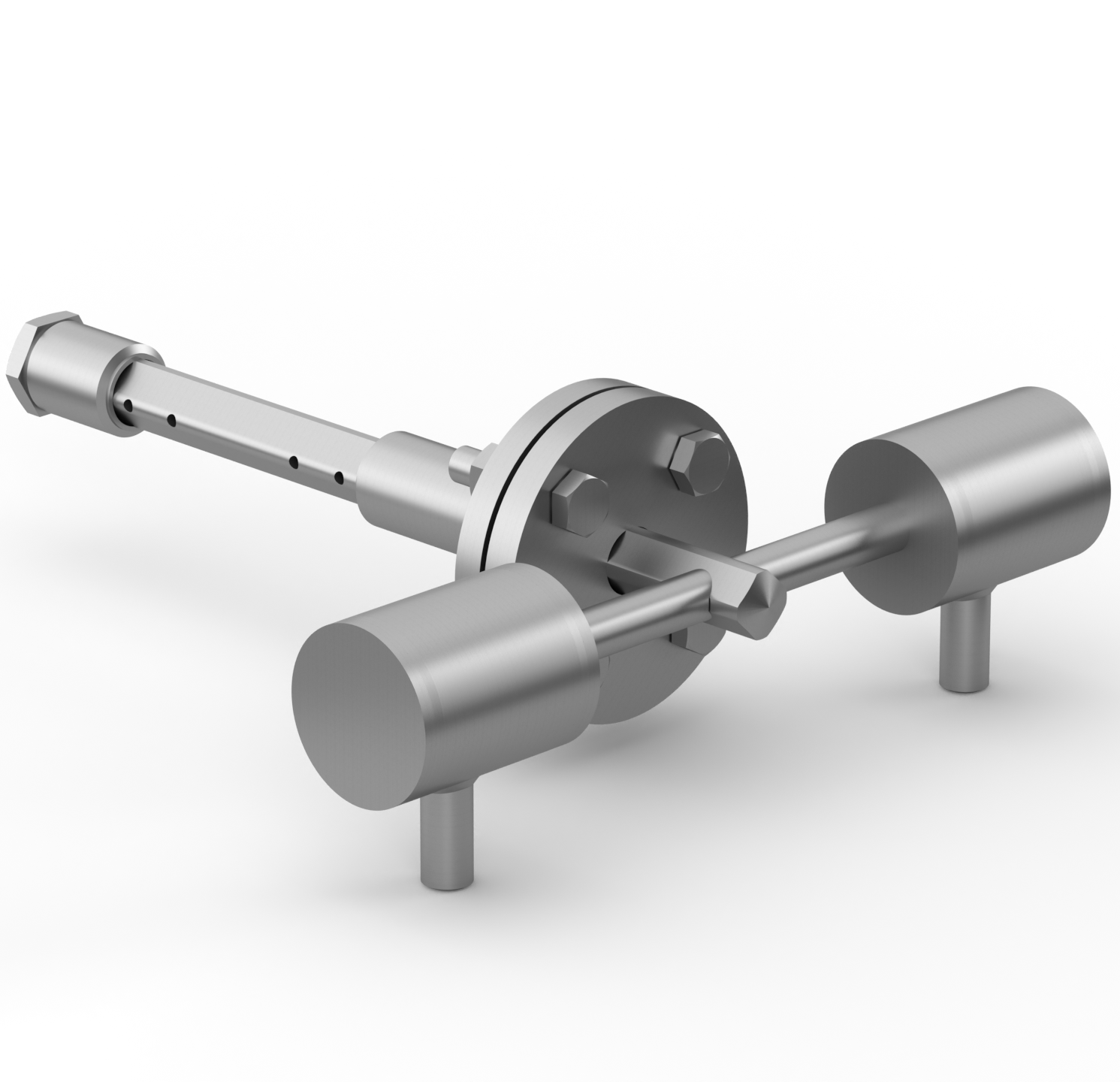

PITOBAR Averaging Pitot Tube är konstruerad med en diamantformad balk och flera portar som är placerade centralt inom koncentriska ringar med lika stora ytor, riktade mot uppströmssidan. Detta görs för att få den bästa medelvärdesmätningen av det dynamiska trycket, vilket resulterar i en mer noggrann flödesavläsning. Pitotröret skapar en differenstryckssignal som är proportionell mot flödeshastigheten: Differenstryck = (Pstatisk + Pdynamisk) – Pstatisk.

Installation

För optimal installation bör pitotröret placeras i ett rakt cylindriskt rör med en jämn tvärsnittsarea och fritt från hinder. Det inre rördiametern får inte avvika med mer än 0,3 % för att säkerställa korrekta differenstrycksberäkningar. För att garantera noggranna mätningar rekommenderas användning av fullflödesventiler uppströms det primära elementet. Den inre rörväggens grovhet bör uppfylla specifika gränser beroende på vilket material som används. Vid ångflöde rekommenderas horisontell montering med en lutning på 5 grader för att underlätta kondensatflöde. Rensanslutningar finns tillgängliga för vätskor med föroreningar, och regelbundet underhåll rekommenderas för att bibehålla noggranna mätvärden. För korrekt instrumentanslutning bör differenstryckstransmittern placeras under pitotröret vid vätske- och ångflöde och ovanför det vid gasflöde, med impulslinjer som lutar för att möjliggöra luftutsläpp.

Krav på raka rörlängder
Vissa installationskrav för raka rörledningar måste uppfyllas för att uppnå den mest noggranna flödesmätningen. Se tabellen nedan.

Maximalt tillåtet differenstryck
Utan bottenstöd, med hänvisning till mekanisk böjning. Trycket mäts i bar. Se tabellen nedan.

Produktspecifikation

Produktspecifikation för pitorör EMCO Pitotrör för medelvärdesberäkning

Installationsguide

Installationsguide Pitorör EMCO Medelvärdesbildande Pitotrör

Design- och beräkningsstandarder	VDE/VDI 2640, ASME, DIN, EN 13480
Typer	DK251, DK251/3 med monteringsfläns, DK251/4 med 3-ventilsmanifold, DK251/5 med 5-ventilsmanifold
Rörstorlekar	DN 100 – DN 2000, 4" – 80"
Probstorlekar	25 x 25 mm
Tryckklassificering	PN 16 – 40, 150 – 300 lbs, ISO PN 20, 50 (för högre tryckklassificeringar erbjuds svetsad konstruktion istället för flänsad)
Temperaturområde	-100°C – +450°C
Material PITOBAR	Rostfritt stål AISI 316, andra rostfria material på begäran
Material monteringsdel	Kolstål, rostfritt stål AISI 316, andra material på begäran
Processanslutning	Fläns enligt tryckklassificering
Flänsstandarder	DIN, ANSI
Bottenstöd	För större rördimensioner och höga hastigheter
Montering	Svetsning på röret
Instrumentanslutning	DK251: ½" BSP, NPT eller BW
Monteringshals	Standardlängder: 130, 180, 250 mm, andra längder tillgängliga
Noggrannhet	± 1 % av aktuellt flöde
Reproducerbarhet	± 0,1 %
Reynolds-tal	Minimum 100.000 vid fullt flöde
Mätområde	10:1
Maximal flödeshastighet	80 m/s
Tillbehör	Avstängningsventiler: nålventil eller kulventil

Varumärke

EMCO Controls

EMCO Controls är specialiserade på lösningar för flödes- och nivåmätning. Deras högkvalitativa instrument används för att säkerställa noggrann övervakning och kontroll i olika processindustrier.
