Produktspecifikation Strypelement Serie MEF/2

Installationsguide

Installationsguide Strypelement Serie MEF/2

Design- och beräkningsstandarder	ISO 5167-2 2003, ASME MFC-3M, ANSI B 16.5, Shell Flow Meter Engineering Handbook
Storlek	DN 50 – 600, 2" – 24"
Tryckklass	600 – 2500 lbs RTJ
Plåttjocklek	3 – 8 mm
Material	AISI 316, AISI 304, 22Cr Duplex, 16Mo3, 13CrMo4-5, andra material på begäran.
Monteringsstil	Mellan flänsar med RTJ enligt ANSI B 16.5 eller API
Noggrannhet	+/- 0,5 % för β < 0,6 och lika med β för β-värden över 0,6
Begränsningar för Reynolds-tal	Re(D) > 5000 för 0,1 < β < 0,56, 16000 x β² för β > 0,56 enligt ISO 5167-2 2003 2000 < Re < 10⁸ enligt ASME MFC-3M

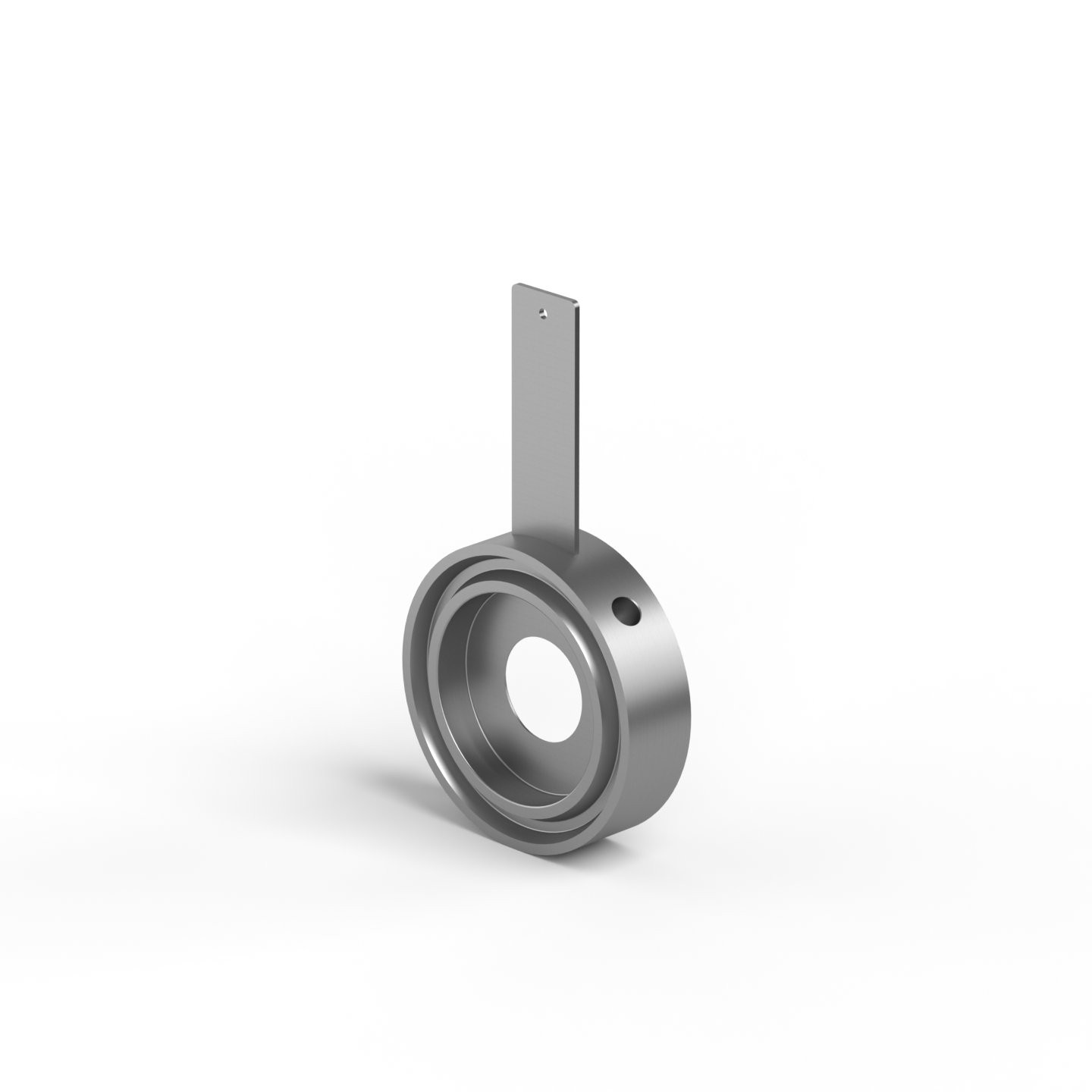

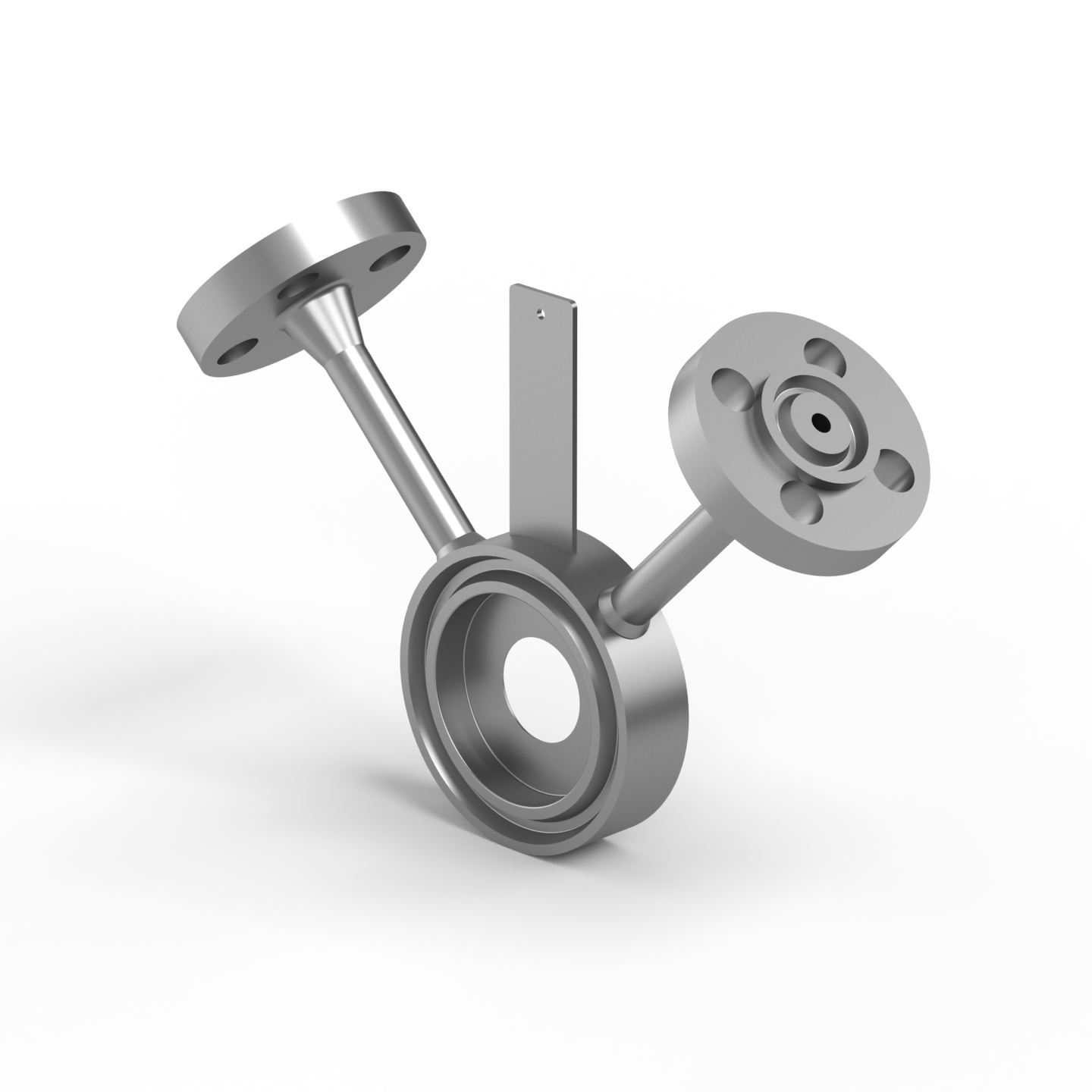

Tryckuttag	Gängad: ½" NPT int. (standard) eller ½" BSP. Flänsad: ½" och ¾", 600, 1500 och 2500 lbs RTJ.
Längd på tryckuttag	150 mm, andra längder på begäran
Placering av tryckuttag	Minst 45 grader isär, specificeras vid beställning
Uttagsplacering	Minst 15° isär, beroende på storlek och tryckklassificering
Anslutning	Flänsar med platt eller upphöjd anslutning enligt DIN 2526, 2513 eller 2512, eller RF enligt ANSI B 16.5
Stryplådans former	Fyrkantig kant koncentrisk som standard. Se ovanstående illustrationer för andra former
Märkning	Spårringen är märkt med "+" och "-" samt flödesriktning.
Tryckfall	Beroende på β, för β lika med 0,6: ca. 60 % av det uppmätta differenstrycket
Tillbehör	Avstängningsventiler och kondenskammare för ångflödesmätning. Flänsmontering komplett med bultar, muttrar och packningar
β (d/D)	0,3 < β < 0,75
Ventilations- eller dräneringshål	På begäran
Spårringformer	Skärkant koncentrisk som standard. Se ovanstående illustrationer för andra former.
Tryckförlust	Beroende på β, för β lika med 0,6: ca 60 % av det uppmätta differenstrycket
