Installation

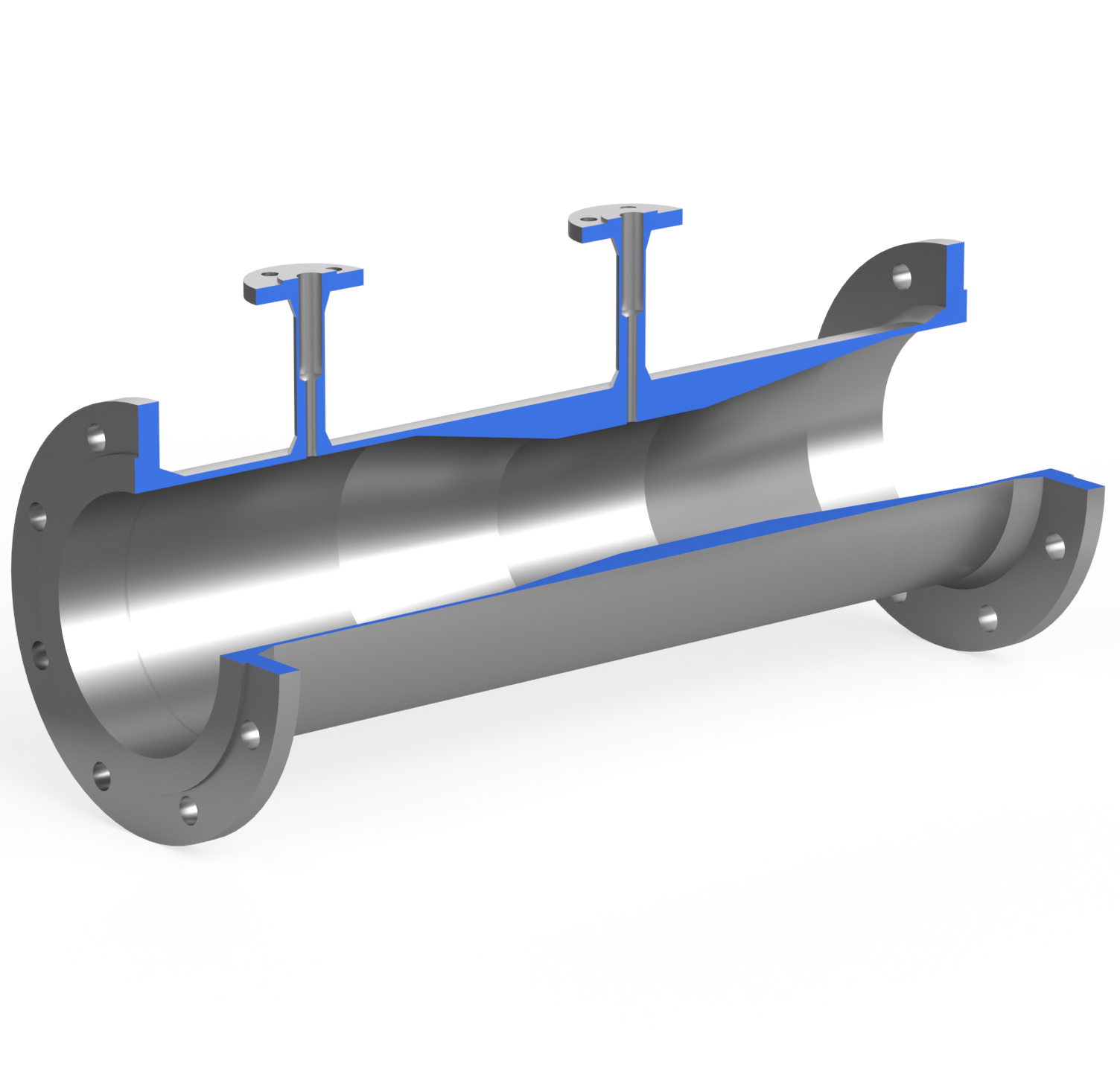

Det bearbetade Venturiröret måste installeras i ett rakt cylindriskt rör utan hinder och med specifika krav på rörets innerdiameter. De nödvändiga raka längderna varierar beroende på betavärden och närvaron av böjar eller reduceringar. Fullflödesventiler rekommenderas uppströms, och rörets inre vägg måste vara ren och slät. Venturiröret ska centreras noggrant och anslutas till differentialtrycktransmittern under det för de flesta applikationer, med undantag för gasflöde. Säkerhetsanordningar måste finnas för att förhindra övertryck, och förhöjda temperaturer bör undvikas. Regelbundet underhåll innebär att säkerställa en avlagringsfri inre yta. Överensstämmelse med ISO 5167 och andra standarder är avgörande för kvalitetssäkring.

Produktspecifikation

Produktspecifikation Venturirör M-kona EMCO Klassisk

Installationsguide

Installationsguide Pitotrör för större rördimensioner

Design- och beräkningsstandarder	ISO 5167-4, ASME MFC-3M
Storlekar	DN 50 – DN 250, 2” – 10"
Material	Kolstål, AISI 316, Duplex, 254 SMO, andra material på begäran
Monteringsstil	Svetsändar enligt DN 2559 eller ANSI B16.25. Flänsar enligt DIN eller ANSI B16.5-standarder (Greyloc Clamp-anslutning tillgänglig på begäran)
Tryckanslutningar	Svetsändar Ø 21,3 mm, 26,9 mm, gängad anslutning 3/8", 1/2" BSP, 1/2" NPT eller flänsad
Tappningar	Enkel tryckavtappning eller 2×4 tappningar, var och en arrangerad med en extern ring för att utjämna trycket
Utloppskon	7-15°
Noggrannhet	1 % (enligt ISO 5167)
Tryckfall	Beroende på utloppskon, mellan 10-15% av det uppmätta differenstrycket
Gränser för Reynolds-tal	210^5 < ReD < 210^6 enligt ASME
Avstängningsventiler	Kondenskammare för ångflöde
