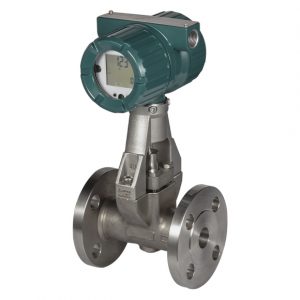

Vortex flödesmätare – VY-serien
Vortex-flödesmätare i VY-serien är mycket mångsidiga och kan mäta flödet av vätskor, gaser och ånga över ett brett tryck- och temperaturområde.
Flexibla processanslutningar
VY-serien erbjuder flera monteringsalternativ:
-
Wafer- eller flänsanslutning
-
Rördimensioner från DN15 till DN400
-
Tryckklasser upp till PN100
Klarar extrema temperaturer
Mätaren fungerar tillförlitligt vid både låga och höga temperaturer:
-
Från -196 °C upp till +450 °C
-
Lämplig för både små och stora flöden
Fördelar med VY-serien
-
Stort mätområde (rangeability 80:1)
Hög noggrannhet även vid stora variationer i flödeshastighet. -
Låg tryckförlust
Lägre tryckfall jämfört med traditionella orifice-mätare. -
Robust och underhållsfri design
Inga rörliga delar i sensorn innebär minimalt underhållsbehov.
Typiska användningsområden
-
Ånga: Passar både mättad och överhettad ånga
-
Gaser: Exempelvis väte, kväve och luft
-
Vätskor: Både ledande och icke-ledande vätskor, t.ex. LNG, kryogena vätskor och kemikalier
Teknik och funktioner
-
Inbyggd självdiagnostik
Gör det enkelt att felsöka och genomföra fjärrunderhåll -
Digital signalbehandling
Eliminerar störningar från rörvibrationer och ger stabil mätning
Total Insight-koncept
-
Förenklad produktval
Minskar behovet av teknisk förberedelse och sänker inköpskostnader -
Smart assistans vid installation
Kortar ned uppstartstiden och förenklar driftsättningen
Arbetsprincipen bakom vortexflödesmätare
Grundprincipen är att när vätska eller gas strömmar förbi det trubbiga hindret, uppstår tryckvariationer eller rörelser i mediets strömning. Frekvensen på dessa tryckvariationer är direkt relaterad till hastigheten på flödet. I en vortexflödesmätare finns vanligtvis en sensor (till exempel en piezoelektrisk givare) som registrerar dessa virvelfrekvenser. Genom att mäta hur ofta virvlarna uppstår kan mätaren beräkna flödeshastigheten och därmed även flödet (volymflöde).
Här är en förenklad sammanfattning av hur det går till:
-
Bluff body: I mätaren sitter en liten stav eller kropp som sticker in i flödesbanan.
-
Virvelbildning: När flödet passerar denna kropp, bildas virvlar på baksidan av kroppen. Dessa virvlar frigörs växelvis på höger och vänster sida, vilket skapar regelbundna pulser.
-
Sensoravkänning: En givare (t.ex. piezoelektrisk eller ultraljudsbaserad) registrerar förändringar i tryck eller hastighet orsakade av virvlarna.
-
Frekvens och hastighet: Antalet virvlar per tidsenhet (frekvensen) är proportionellt mot flödeshastigheten.
-
Beräkning av flöde: Genom att känna till mätarens geometri och sambandet mellan virvelfrekvens och flödeshastighet (kallat Strouhal-tal), kan instrumentet beräkna det aktuella flödet.
Fördelarna med vortex flödesmätare
Fördelar med vortexflödesmätare är bland annat att de inte har några rörliga delar som slits (jämfört med många mekaniska flödesmätare) och att de kan användas för en rad olika medier, inklusive gaser, ånga och vätskor. Däremot behöver man vara medveten om att de kräver viss raksträcka före och efter mätpunkten för att virvelbildningen inte ska störas, samt att de inte alltid är lämpliga vid mycket låga flöden eller för medier med hög viskositet.
