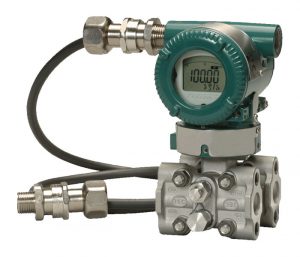

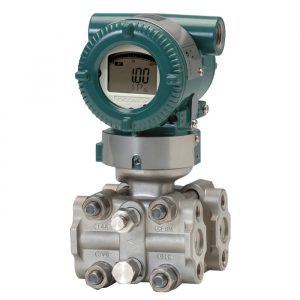

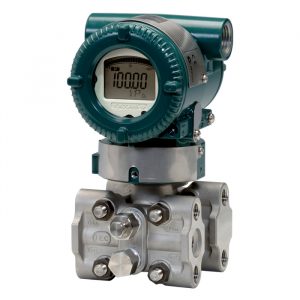

Differenstryckstransmitter

Differenstryckstransmittrar används för att mäta tryckskillnaden mellan två punkter i ett system. Dessa instrument är idealiska för applikationer som flödesmätning, filterövervakning och nivåmätning i slutna tankar. Våra differenstryckstransmittrar levererar hög precision och stabilitet, även under extrema förhållanden, vilket gör dem till en pålitlig lösning för processövervakning i kritiska miljöer.

/
/
/
Differenstryckstransmitter

Mer information

Hur fungerar mätprincipen för en differenstrycktransmitter?

Två tryckkammare och ett membran

En DP-transmitter har två separata kammare (high-pressure HP och low-pressure LP) som båda står i kontakt med processen. Kammarna skiljs åt av ett mycket tunt, elastiskt membran. När tryckskillnad ΔP = PHP – PLP uppstår böjs membranet proportionellt mot sidan med lägre tryck.

Överföring till sensorelementet

Membranets rörelse överförs mekaniskt till en sensorelement-cell inuti transmittern via en oförkomprimerbar fyllvätska (vanligen silikonolja) eller en direktkopplad mekanism. Konstruktionen isolerar den känsliga sensorn från aggressiva medier och höga stattryck.

Omvandling till elektrisk signal

Två huvudprinciper dominerar:

Sensorprincip  Hur signalen skapas  Styrka  Svaghet
Kapacitiv  Membranet bildar en rörlig kondensatorplatta; kapacitans-förändringen är proportionell mot membranets förskjutning  Mycket låg lång-tidsdrift, hög upplösning  Stattryck kan påverka noggrannheten om den inte kompenseras
Piezoresistiv  Strain-gauges (i kisel) ändrar resistans när membranet töjs  Stort temperaturomfång, tålig mot tryckstötar  Något högre nollpunktsdrift

Mindre vanliga varianter är resonanta kristaller eller piezoelektriska element som mäter frekvensändringar.

Signalbehandling och kompensation

Den analoga sensorsignalen digitaliseras av en mikroprocessor som linjäriserar kurvan och korrigerar för temperatur, stattryck och fyllvätskans densitet. Avancerade modeller har inbyggda temperatur- och stattrycksgivare för realtids-kompensation, vilket minskar det sammanlagda felet kraftigt. bcstgroup.com

Från ΔP till processtorlek

  1. Flöde: Bernoullis ekvation kopplar ΔP över ett strypelement (orifice, venturi) till mass- eller volymflöde.
  2. Nivå: I slutna kärl motsvarar ΔP vätskekolonnens hydrostatiska tryck.
  3. Filterstatus/pumpövervakning: Ökande ΔP anger igensättning eller kavitation.

Viktiga faktorer vid val av differenstrycktransmitter

Faktor  Varför det är viktigt  Riktlinje / Kontrollpunkt
Mätområde & turndown  För stort område → låg upplösning; för litet → risk för mättnad  Dimensionera så att största förväntade ΔP ligger runt 70 % av sensorns övre gräns. Turndown upp till 100:1 är vanligt men ger sämre osäkerhet när området pressas till max.
Stattryck & övertryckskapacitet  Höga stattryck kan mekaniskt belasta sensorn och orsaka mätfel eller permanent deformation  Kontrollera både max static pressure och over-range limit i databladet; välj “high-static”-variant vid > 10 MPa
Noggrannhet (totalt felband)  Anges ofta som ±x % av span, men består av flera komponenter  Jämför reference accuracy, stability, temperature effect och static-pressure effect i samma tabell; summera värdena för sant felband
Material & processkoppling  Kemisk resistens och hygienkrav  316L är standard; välj Hastelloy C-276, Monel eller PTFE-belagt membran för korrosiva syror/baser. Hygieniska applikationer kräver Tri-Clamp och elektropolerade ytor
Temperaturintervall  Fyllvätskans och elektronikens gränser styr  Vanlig silikonolja max ≈ 205 °C; hög-temperatur-oljor eller fjärrmembran krävs över det
Elektriskt gränssnitt & protokoll  Integration i styrsystem och framtida diagnostik  4–20 mA + HART som bas; överväg Foundation Fieldbus, Profibus PA eller WirelessHART/ISA100 för avancerad asset-management
Säkerhetskrav (SIL)  Skyddsfunktioner i process- eller energianläggningar  Välj enhet med tredjeparts-certifiering (ex SIL 2/3) och tydlig PFDavg-data
Installation & service  Fel montage genererar systematiska fel  Använd 3- eller 5-vägs ventilmanifold, håll impulsledningar korta och parallella, undvik gasfickor/kondensfickor
Diagnostik & driftkostnad  Prediktivt underhåll minskar stopp  Enheter med inbyggd självdiagnostik och “loop-test” kan valideras utan processavbrott
