Nivåvakter

Nivåvakter är avgörande för att säkerställa säker drift och förhindra överfyllning eller torrkörning i olika industriella applikationer. Våra nivåvakter används i tankar och behållare för att övervaka kritiska nivåer av vätskor och fasta ämnen, särskilt inom vatten- och avloppshantering, kemisk industri och energi. Genom att snabbt reagera på nivåförändringar hjälper nivåvakter våra kunder att skydda utrustning, optimera processer och upprätthålla en säker arbetsmiljö.

/
/
/
Nivåvakter

Mer information

En nivåvakt är en givare eller brytare som övervakar fyllnadsnivån av en vätska eller ett bulk­material och ger en signal när nivån passerar ett förinställt läge. Den används för att förhindra överfyllnad, torrkörning av pumpar, larm vid läckage, automatisera påfyllning eller tömning och som säkerhetsfunktion i många processer.

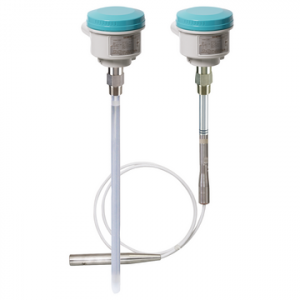

Kapacitiv nivåvakt

Funktionsprincip

En elektrod (stav, rep eller isolerad stift) bildar tillsammans med tankväggen en kondensator. När mediet täcker sensorn förändras dielektricitets­konstanten (ε-värdet) och kapacitansen ökar. Elektroniken känner av skillnaden och växlar ut en larm- eller styrsignal.

Fördelar

  • Inga rörliga delar → låg mekanisk slitage.
  • Kan användas för både vätskor och pulver/bulk (spannmål, cement, plastgranulat).
  • Fungerar i trycksatta eller vakuumsatta kärl och i höga temperaturer (specialversioner upp till ~400 °C).
  • Kan fås som kontinuerliga givare (4–20 mA/IO-Link) om man vill mäta hela nivåprofilen.

Begränsningar

  • Kräver att sensorn ”ser” skillnad i ε-värde mellan medium och luft/tomt rör → rena kolväten/oljor (ε≈2) kan vara utmanande.
  • Beläggningar på sensorn kan ge falska larm; välj teflon- eller PFA-isolerad version och aktivera beläggningskompensation om tillgänglig.
  • Måste oftast kalibreras mot processmediet (potentiometer eller via digitalt gränssnitt).

Typiska applikationer

Silos för plast- eller träpellets, CIP-sköljtankar i livsmedels­industrin, lim- och hartsbehållare, små processkärl där kontinuerlig nivå inte behövs men överfyllnad måste förhindras.

Paddelvakt (roterande paddel)

Funktionsprincip

En liten elmotor driver en paddel som roterar långsamt (typiskt 1 rpm). Så länge paddeln är fri roterar den utan motstånd. När material (pulver, granulat, spannmål) täcker paddeln bromsas rotationen; ett vridmomentsrelä eller mikrobrytare aktiveras och ger larm-/stoppsignal.

Fördelar

  • Mycket robust och prisvärd — få elektronik­komponenter.
  • Okänslig för förändringar i fukthalt, dielektricitets­konstant och temperatur.
  • Kan monteras i sidovägg eller ovanifrån (för hög- respektive lågnivålarm).

Begränsningar

  • Endast för torra eller lätt fuktiga bulkvaror; fungerar inte i vätskor.
  • Rörliga delar → lager och motor slits; kräver periodiskt byte av tätning/motorenhet.
  • Kräver explosionsskyddad (ATEX) motor i dammklassade silos.

Typiska applikationer

Sädes- och fodersilos, kalk- och cementbehållare, plastgranulat, pelletspannor, kraftvärme­verkens askhantering.

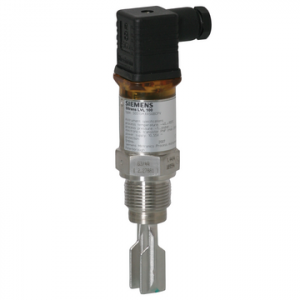

Vibrerande nivåvakt (”tuning fork”, vibrergaffel)

Funktionsprincip

En gaffel- eller stavformad sensor hålls i resonans av en piezo­kristall (vanligen 1000–1500 Hz). När gaffeln täcks dämpas amplituden eller frekvensen ändras. Elektroniken detekterar skillnaden och öppnar/stänger reläet.

Fördelar

  • Självövervakande: elektronik detekterar brott på gaffel / motorfel.
  • Oberoende av mediets ε-värde, densitet (ned till ca 0,5 kg/l) och färg.
  • Finns i hygienutförande (EHEDG/3-A), högtemperatur (>250 °C) och SIL-klassade versioner.
  • Kräver ingen kalibrering — ”plug-and-play”.

Begränsningar

  • Mycket viskösa eller klibbiga produkter kan dämpa gaffeln permanent → välj längre gaffel, högre amplitud-variant eller rengöringsanordning.
  • Fast installationslängd; kan behöva förlängningsrör i stora behållare.
  • Hög densitet (>2 kg/l) eller starka vibrationer i tanken kan påverka känsligheten.

Typiska applikationer

Överfyllnadsskydd i kemiska reaktorer, torrkörningsskydd för pumpar, hög-/låg-larm i CIP- och drifttankar, nivåvakt i små rörledningar (inline-sensor).
